Đầu báo khói quang hochiki 24VDC kèm đế SOC-24VN + NS4-100


Giá: 585.000VNĐ


Views : 7112

Đặt hàng

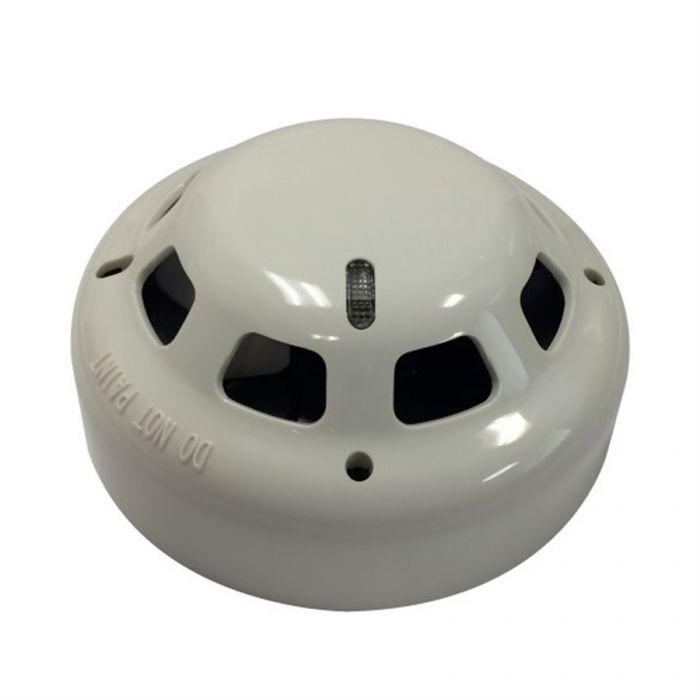

Đầu báo khói quang SOC-24VN

Đầu báo khói quang SOC-24VN là thiết bị báo cháy có độ nhạy và chất lượng cao. Sản phẩm được thiết kế để lắp đặt tại các khu vực cần giám sát khói bằng công nghệ quang điện, có thể lắp đặt kể cả trong đường ống gió. Thiết kế với công nghệ hiện đại đầu báo khói SOC-24VN đáp ứng tốt cho việc phát hiện các đám cháy khói nhỏ cũng như đám cháy bùng phát nhanh. Có thể sử dụng các loại đế: NS-4, NS-6, HSC-4R hoặc HSC-R cho model này.

Hình ảnh kỹ thuật bên trong đầu báo khói SOC-24VN

Nguyên lý hoạt động của SOC-24VN

SOC-24VN là đầu báo khói thường có đèn LED với 2 màu xanh/đỏ để hiển thị tình trạng hoạt động. Ở chế độ nghỉ, đèn LED nhấp nháy xanh 3 giây/lần. Khi độ nhạy vượt qua ngoài giới hạn danh định của UL, đèn sẽ nhấp nháy đỏ 3 giây/lần để thông báo lỗi. Đèn LED sáng đỏ liên tục là khi phát hiện khói, báo động.

Thiết kế bên trong bao gồm một đèn LED hồng ngoại và đi ốt quang silicon. Ở trạng thái nghỉ, đi ốt không nhận được tín hiệu sáng từ đèn LED. Khi có đám cháy và khói lọt vào bên trong đầu báo khói sẽ làm phản xạ ánh sáng hồng ngoại tới đi ốt, tạo ra tín hiệu điện.

Mạch xử lý so sánh tín hiệu thu được với ngưỡng tham chiếu. Khi có 5 tín hiệu liên tiếp vượt ngưỡng trong khoảng thời gian nhất định, mạch trễ kích hoạt SCR, đóng mạch báo cháy. Đèn LED sáng đỏ liên tục trong lúc báo động.

Lưu ý khi sử dụng đầu báo khói Hochiki SOC-24VN

Dưới đây là một số lưu ý mà kỹ thuật của hochiki-fire.com.vn muốn gửi đến các bạn dựa theo thông tin của hãng:

  • Kiểm tra độ nhạy định kỳ theo NFPA 72, nếu có sai sót cần phải thay thế hoặc gửi nhà máy hiệu chuẩn lại.
  • Không đảo ngược cực tính khi lắp đầu báo vào đế.
  • Có thể bổ sung rơ le phụ SPDT để kích hoạt thiết bị ngoài khi báo động.
  • Tuân thủ hướng dẫn của nhà sản xuất về lắp đặt, vận hành để đảm bảo sản phẩm đầu báo khói quang SOC-24VN hoạt động đúng chức năng.

Thông số kỹ thuật

- Nguồn phát: Điot phát hồng ngoại GaAiAS

- Phần tử cảm nhận: tự động tăng độ nhậy khi bị bám bẩn

- Đèn Led: chớp xanh khi giám sát và sáng đỏ khi báo động

- Điện áp tiêu chuẩn: 24VDC

- Điện áp làm việc: 8 - 35 VDC

- Điện áp lớn nhất: 42 VDC

- Dòng điện giám sát: 59µA, 24VDC

- Dòng điện thẩm định: 160µA, 24VDC

- Dòng điện báo động: 150mA, 24VDC

- Nhiệt độ hoạt động: 0 - 49 độ C

- Độ ẩm: 95% không ngưng đọng

- Tốc độ gió: 0 - 4000fpm
